液晶屏應用的日益普及，各個領域的用戶包括政府機構、銀行、電信、移動、商場很市、車站等等，都存在著一個整合相關資源的迫切需求，希望能夠在所有顯示終端實施統一的、實時的內容播放與廣告發布，取得廣告?zhèn)鞑バб娴妮^大化。

武漢佳恒光電擁有多年的液晶屏行業經驗，在武漢液晶屏行業中是比較早經營的，本文就如何實現武漢液晶屏廣告?zhèn)鞑バб娴妮^大化進行探討，本課題，實現了網絡技術、WEB技術和普通電子應用技術的優勢互補，應用知識面廣，而且從實際應用上的角度也有很大的價值。能夠在現有不同結構屏體的基礎上，實現統一控制，優化了系統配置，彌補了網絡發展與硬件發展不平衡造成的應用困難，減少了用戶不必要的經濟損失。

1系統網絡結構設計方案

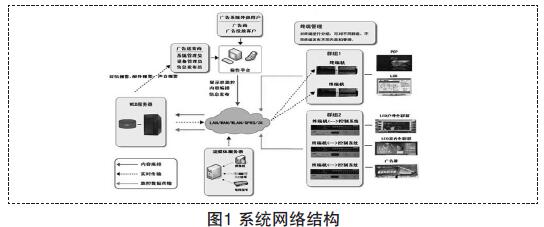

設計一套液晶屏數字媒體播控系統，實現液晶屏廣告編輯和編排、頻道管理和時段出售、廣告審核和發布、播放監控和設備監控、數據統計等功能，能夠很大的增強液晶屏作為廣告信息顯示載體發布廣告的靈活性和實時性，為拓展液晶屏的應用發揮功效。系統能夠提供豐富多樣的視頻、音頻、圖片、字幕（滾動字幕）等多媒體廣告組合播放模式，并能實現實時信息與本地硬盤信息的靈活組合播放，在時間組合和空間組合上滿足多樣化的需求，且管理簡單、使用方便，使長時間使用液晶屏的廣告客戶更大幅度地降低日常運營成本，提升該類產品的競爭力。系統包括液晶屏終端、Web服務管理子系統、液晶屏視頻及狀態監控系統以及液晶屏地理信息報警系統（GIAS）四個子系統，構成萬屏聯播信息發布的整體系統方案。系統主要由Web服務器、流媒體服務器、操作平臺、終端機及顯示屏構成。系統網絡結構圖如圖1所示：

各個組成部分的功能如下：

1）Web服務器：系統設置、用戶管理、內容管理、廣告發布、設備監控、數據查詢、系統維護。

2）流媒體服務器：流媒體的上傳、下載及播放。

3）操作平臺：用戶操作平臺，PC、iMac、智能手機等支持Internet瀏覽器的設備。用戶通過瀏覽器登陸網絡版系統，進行相關操作。

4）終端機：連接屏幕，并運行LED終端軟件，包括播放器、LED設置軟件及監控模塊。

5）顯示屏：包括戶外、戶內全彩液晶屏、LED點陣屏（雙基色屏和單色屏）、PDP等離子/LCD液晶顯示器及拼接墻；CRT顯示器/電視墻、多媒體自助終端。

2系統構架設計方案

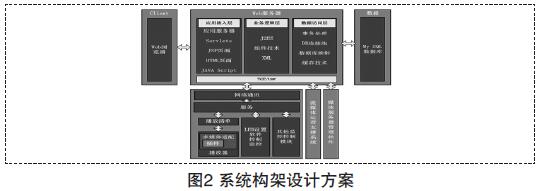

系統構架設計方案如圖2所示，功能如下：

1）WEB服務器：

a）應用接入層：提供信息瀏覽、服務定位、數據接入。

b）業務邏輯層：完成對系統操作的處理和業務邏輯的處理；實現業務邏輯處理、業務流程控制、消息通訊等功能。

c）數據訪問層：完成數據處理和設備及服務管理的邏輯封裝，以統一規范的接口形式為業務邏輯層、表示層提供訪問和操作數據服務[15]。

d）數據：具體的信息資源的存儲介質，通過數據訪問層實現與應用接入層、業務邏輯層的數據交換。

2）流媒體運營支撐系統：安裝在視頻直播、點播服務器，自動通過TCP/UDP推送直播、點播節目和節目配置信息。

3）媒體服務器管理軟件：存儲節目素材，提供HTTP和FTP方式上傳下載。

4）LED終端系統

a）服務：設置網絡通訊配置參數。如主站地址、端口、斷線后自動連接的時間間隔等，組播IP和端口。與Web服務器進行實時通訊，將來自Web服務器命令及數據轉發給播放模塊和監控模塊。監測播放模塊及監控模塊運行狀態，出現異常后能重啟播放模塊及監控模塊。

b）播放器：多媒體播放器，所支持的節目播放格式應包括且不限于：

◆視頻動畫：WMV、RM、RMVB、MPG、MPEG、AVI、SWF；

◆圖片：JPG、BMP、GIF、PNG；

◆文本：WORD、EXCEL、TXT；

◆網頁：HTML、ASPX、JSP；

◆支持?jǐn)U展插件（exe或dll），實現實時信息如TV、流媒體、RSS新聞等內容的播放。

c）LED設置軟件（控制、監控）：實現對屏幕的控制及監控功能。

3系統軟件組成結構

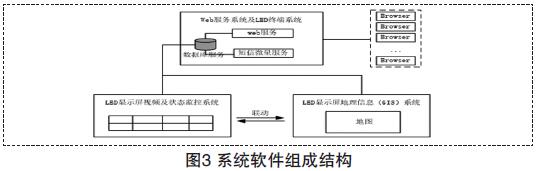

系統軟件主要由4個子系統組成，分別是Web服務管理子系統、LED終端子系統、液晶屏地理信息（GIS）報警子系統、液晶屏圖像和狀態監控子系統。如圖3所示。

1）Web服務管理子系統：

a）權限：支持角色制定，用戶管理功能，對不同角色的用戶分配不同權限。

b）分組管理：將設備分成多個組，實現同組顯示屏的播放計劃統一設計，發布及統一的監控和管理。

c）播放：

◆媒體類型

支持常見的媒體類型，包括但不限于MPEG1(VCD),MPEG2(DVD),MPEG4(H.264),HDTV(720p,1080P),AVI,JPEG,MOV,RMVB，AnimGIF,TIFF,BMP。

◆屏幕分割

采用布局管理的方式實現屏幕分割功能，布局是將液晶屏劃分為多個區域，較多支持4X4個區域的劃分，每個區域可以由不同的授權用戶編排節目，以滿足不同屏幕分割及播放需求節目編排。

◆素材上傳

支持批量上傳及斷點續傳，支持單文件1.5G以內上傳。提供素材審核功能，確保播放的節目安全性。

◆時段分割

提供時段管理功能，將全天時段分割，可以出售部分時段，并在某時段下編排播放計劃。

◆節目發布

支持單窗口節目和多窗口節目制作，也支持節目插播功能；可以根據添加的節目，自動生成節目清單；提供預覽功能，提前排除節目故障。

d）監控

◆播放監測

支持當前播放節目信息和畫面監測，也支持通過網絡攝像頭實時監測設備播放情況。

◆設備監控

支持對環境監測項（溫濕度、亮度和煙感）和箱體監測項（溫濕度、亮度、煙感、風扇、功耗、電源電壓、逐點檢測等）。也可以控制設備的開屏、關屏、時間同步、亮度，設置開關屏計劃、定時亮度調解計劃、自動亮度調節計劃及軟件復位等

◆統計

包括對節目播放情況的一些查詢統計，包含節目清單查詢、播放日志查詢、播放記錄查詢及播放統計。也包括操作日志、任務跟蹤、故障報警等功能查詢。除以上功能外，還需要加入支持短信、衛星備用通道緊急插播功能，可以預置緊急信息。

2）LED終端子系統：LED終端平臺的播放和顯示屏監控。

3）液晶屏地理信息（GIS）報警子系統：

a）主界面顯示世界地圖；可以通過觸摸移動地圖定位，多點觸摸放大、縮小地圖。

b）可配置各網點在地圖上的地理信息位置，系統以液晶屏小圖標樣式顯示在地圖上；

c）可以觸摸點擊指定的液晶屏圖標，相應的視頻圖像、監測信息將彈出顯示。（可以聯動液晶屏視頻、狀態監控系統，使焦點液晶屏居中顯示）

d）當監測到某網點的液晶屏出現異常后，地圖上相應圖標會以明顯的紅色閃動，并聯動聲音，達到報警警示的效果。彈出消息框顯示監測到的故障信息。

4）液晶屏視頻和狀態監控子系統：

a）可同時顯示4分屏、16分屏的監控窗口，各監控窗口顯示一個液晶屏的實時視頻圖像及狀態監測數據。

b）可以設置各分屏顯示的設備信息。

c）各分屏可滾動顯示。

d）可以監測各網點液晶屏的監測狀態，監測狀態數據包括：

◆液晶屏監測數據：溫度、濕度、煙感、亮度；

◆各箱體監測數據：溫度、濕度、煙感、左右風扇狀態、5路電壓、功耗、逐點檢測。

e）當監測到液晶屏出現異常后，系統將以明顯的標識顯示異常情況。

f）可以遠程配置各網點網絡攝像頭錄像參數、錄像保存時間等。

g）通過日期時間段，可以查詢、下載各監控網點的液晶屏視頻圖像，并能進行回放。

h）通過日期時間段，可以查詢各網點液晶屏的故障信息。

i）顯示屏有故障時，居中顯示。

系統的設計利用針對液晶屏在廣告編輯和編排、廣告審核和發布、播放監控和設備監控、數據統計等功能，完成了集中式液晶屏廣告播控系統設計。試驗產品控制效果良好，驗證了本系統的先進性，穩定性與實用性，對武漢液晶屏具有推廣與應用的價值。
